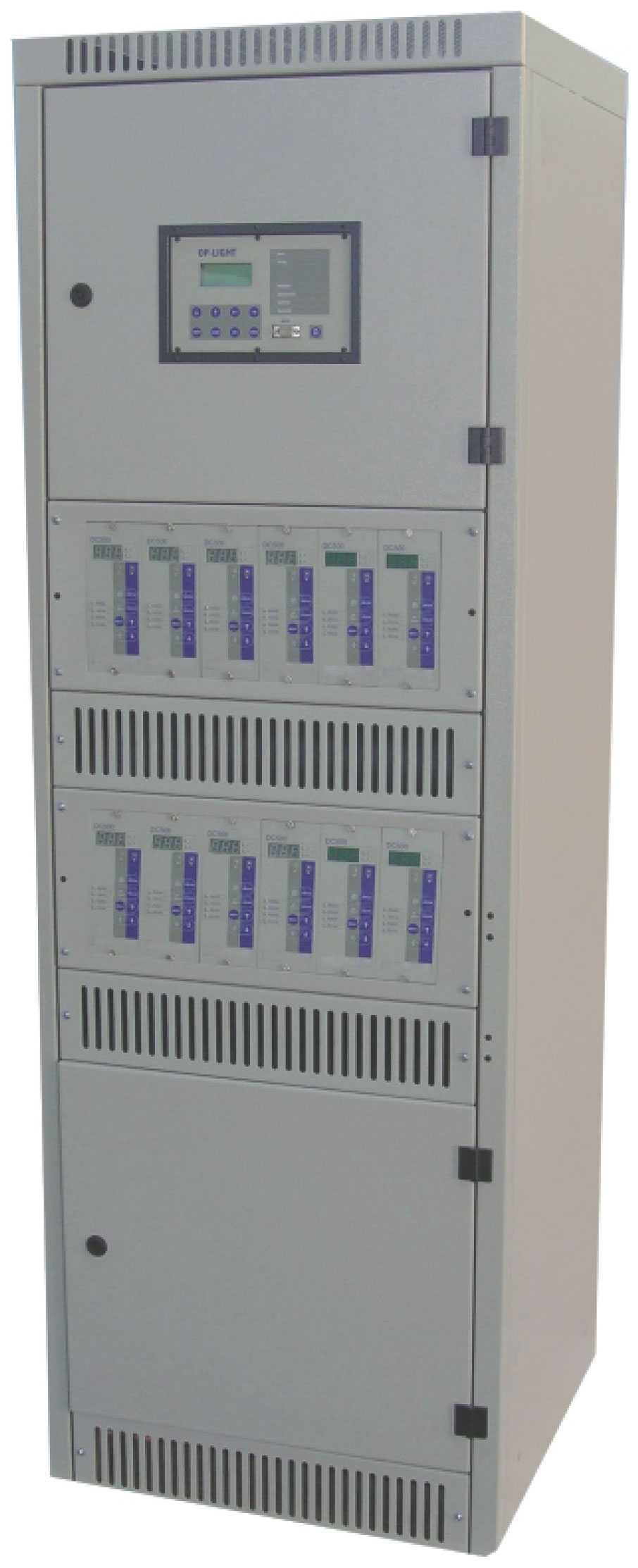

BSV OP-Notlichtanlagen (24V)
Die BSV-Anlagen enthalten die nach der VDE 0558-507 vorgeschriebenen Melde- und Überwachungseinrichtungen. Sie bestehen im Wesentlichen aus:
- Lade- und Erhaltungsladeeinrichtung mit IU-Kennlinie
- Steuer- und Überwachungseinrichtung
- Verbraucherabgangskreise mit getaktetem DC/DC-Wandler
- Zusatzeinrichtungen
- Geräte- und Batteriegehäuse
Das Gleichrichtergerät, die Batterie und die Verbraucher über den DC/DC-Wandler sind parallel geschaltet. Bei vorhandener Netzspannung speist das Gleichrichtergerät die Verbraucher und hält die Batterie auf Vollladung mit Konstantspannung. Die Batterie trägt zur Stromversorgung bei, wenn die angeschlossene Last den Gerätenennstrom übersteigt. Bei Netzausfall übernimmt die Batterie unterbrechungslos die Versorgung der OP-Leuchten. Nach Netzwiederkehr erfolgt die Versorgung wieder durch das Gerät bei gleichzeitiger Ladung der Batterie. Der Gerätenennstrom wird auf 100%IN ±2% begrenzt. In die Batterie fließt der Differenzstrom zwischen Gerätenennstrom und Verbraucherstrom. Die Verbraucher werden über einen getakteten DC/DC-Wandler mit konstanter Gleichspannung versorgt.
| Netzanschluss | Geraetespannung | Ladestrom | Netzstrom | Gewicht | |
|---|---|---|---|---|---|
| V | V | A | A | kg | |
| E 36/20 | E 230 | 36 | 20 | 6,2 | 142 |
| E 36/30 | E 230 | 36 | 30 | 9,7 | 145 |
| E 36/40 | E 230 | 36 | 40 | 12,4 | 147 |
| E 36/50 | E 230 | 36 | 50 | 16,3 | 148 |
| E 36/60 | E 230 | 36 | 60 | 19,5 | 153 |
| D 36/80 | D 400 | 36 | 80 | 8,6 | 159 |
| D 36/100 | D 400 | 36 | 100 | 10,8 | 163 |
| D 36/120 | D 400 | 36 | 120 | 12,9 | 168 |
| D 36/150 | D 400 | 36 | 150 | 16,2 | 172 |
| D 36/200 | D 400 | 36 | 200 | 21,6 | 175 |
