BSV Anlagen

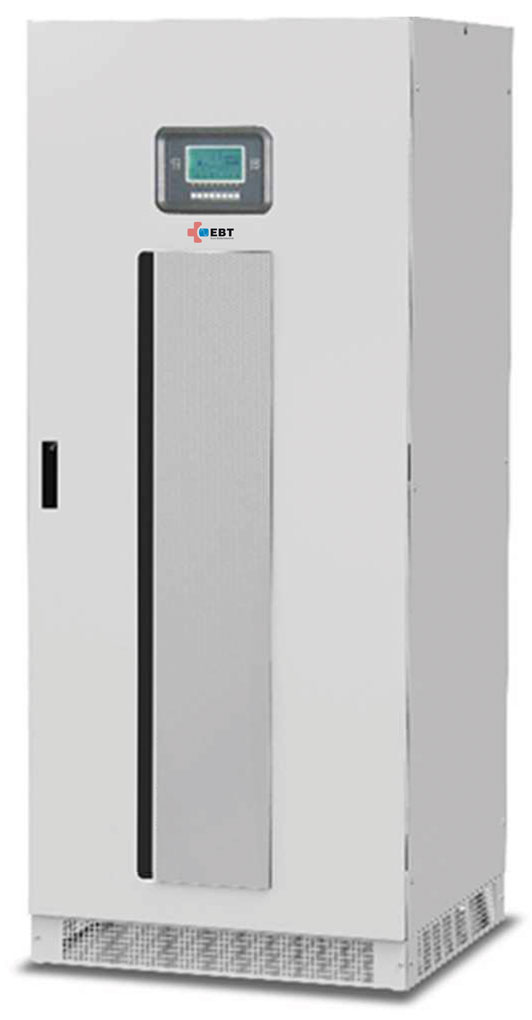

BSV 5 – 60 kVA
BSV-Systeme
BSV Anlage nach VDE 0100 Teil 710 und DIN VDE 0558-507. Die Serie BSV MED 5 – 60 KVA mit einphasigem Ausgang basiert auf der Online- Technologie mit doppelter Umwandlung (VFI-SS-111) nach Klassifizierung IEC 62040-3. Hierbei wird die Last stets durch den Wechselrichter versorgt. Dieser liefert eine sinusförmige, und in Spannung sowie Frequenz stabilisierte Ausgangsspannung; Ein- und Ausgangsfilter einen wirkungsvollen Schutz der Last vor Netzstörungen und Überspannungen garantieren. Durch Parallelschaltung von bis zu 8 Anlagen können Kombinationen mit großen Ausgangsleistungen realisiert werden.
- 12- pulsiger Gleichrichter mit galvanischer Trennung (Batterie erdfrei)
- Die Verbraucher sind von der Batterie durch einen Ausgangstrenntransformator galvanisch getrennt.
- Einphasenwechselrichter (PWM) mit Hochfrequenz IGBT-Technologie
- statischer und manueller BY-PASS
- hoher Kurzschlußstrom zur selektiven Abschaltung
- Redundante Lüfter mit Überwachung.
- programmierbarer Batterietest ohne Gefährdung der Versorgungssicherheit
- automatische Kontrolle und Trennung bei Netzrückspeisung
- Kapazitätsprüfung mit Nennlast durch Netzrückspeisung.
Technische Daten/Varianten
| Nennspannung | Nennleistung | Hoehe | Breite | Tiefe | Gewicht | |
|---|---|---|---|---|---|---|
| V | A | mm | mm | mm | kg | |
| BSV 5-3/1-1-390A | 230 | 5 | 1900 | 800 | 800 | 280 |
| BSV 5-3/1-3-390A | 400 | 5 | 1900 | 800 | 800 | 280 |
| BSV 7,5-3/1-1-390A | 230 | 7,5 | 1900 | 800 | 800 | 280 |
| BSV 7,5-3/1-3-390A | 400 | 7,5 | 1900 | 800 | 800 | 280 |
| BSV 10-3/1-1-390A | 230 | 10 | 1900 | 800 | 800 | 280 |
| BSV 10-3/1-3-390A | 400 | 10 | 1900 | 800 | 800 | 280 |
| BSV 15-3/1-1-390A | 230 | 15 | 1900 | 800 | 800 | 350 |
| BSV 15-3/1-3-390A | 400 | 15 | 1900 | 800 | 800 | 350 |
| BSV 15-3/1-1-600A | 230 | 15 | 1900 | 800 | 800 | 620 |
| BSV 15-3/1-3-600A | 400 | 15 | 1900 | 800 | 800 | 620 |
| BSV 15-3/1-3-790A | 400 | 15 | 1900 | 800 | 800 | 640 |
| BSV 20-3/1-3-600A | 400 | 20 | 1900 | 800 | 800 | 750 |
| BSV 20-3/1-3-790A | 400 | 20 | 1900 | 800 | 800 | 750 |
| BSV 30-3/1-1-600A | 230 | 30 | 1900 | 800 | 800 | 620 |
| BSV 30-3/1-3-600A | 400 | 30 | 1900 | 800 | 800 | 620 |
| BSV 30-3/1-3-790A | 400 | 30 | 1900 | 800 | 800 | 750 |
| BSV 40-3/1-1-860A | 230 | 40 | 1900 | 1200 | 800 | 910 |
| BSV 40-3/1-3-860A | 400 | 40 | 1900 | 1200 | 800 | 910 |
| BSV 60-3/1-1-860A | 230 | 60 | 1900 | 1200 | 800 | 990 |
| BSV 60-3/1-3-860A | 230 | 60 | 1900 | 1200 | 800 | 990 |
| BSV 60-3/1-1-1080A | 230 | 60 | 1900 | 1200 | 800 | 1040 |
| BSV 60-3/1-3-1080A | 230 | 60 | 1900 | 1200 | 800 | 1040 |
